水泵房蓄水池(水箱)进水自动控制方案
|
|
一、现场情况及控制方案:
|
|
现场为地下室水泵房水池进水系统,该系统设计为遥控隔膜液压浮球阀和液位自控电磁阀自动双重保护功能,遥控隔膜液压式浮球阀主要通过遥控小浮球探测水箱水位是否达到满水位进行开启和关闭隔膜液压浮球阀体,电磁阀为常闭电磁阀,通电开启阀门,断电后自动关闭阀门,该阀门自动开关主要通过水箱中水位探头来给出控制信号,预先在水箱中安装有高低水位探头,即达到低水位开启电磁,达到高水位自动关闭电磁,在停电时电磁阀也自动关闭,防止停电时,遥控浮球阀失控,导致泵房淹水现象。 | |
二、遥控隔膜浮球阀概述
|
|
1. 遥控浮球阀概述
隔膜式遥控浮球阀是兼具多种功能的水力操作式阀门.主要安装于水池或高架水塔的进水口处,当水位达 到设定的高度时,主阀由浮球导阀控制关闭进水口停止供水;当水位下降后,主阀由浮球导阀开关控制打开进水口向水池注水,实现自动补水.液位控制精度准确,不受水压干扰;隔膜式遥控浮球阀可随水池的高度及使用空间
任意位置安装,维护、调试、检查方便、密封可靠,使用寿命长。隔膜式阀门性能可靠,强度高,动作灵 活适用于DN 450mm以下口径。
2. 结构特点和用途
由主阀、针阀、球阀、浮球阀、微型过滤器等组成水力控制接管系统,调定后,自动控制液面高度。本产品直接利用液面控制,不需要其它装置和能源,保养简便,液面控制准确度高,不受水压影响,密封可靠。本系列阀门产品广泛用于高层建筑、生活区等供水管网系统的水塔、水池等设施的液面控制。压力等级:PN10﹑PN16﹑PN25 隔膜式:DN20~450
|
|
当管道从进水端给水时,由于针阀、球阀、浮球阀是常开的,水通过微型过滤器、针阀、控制室、球阀、浮球阀进入水池,此时控制室不形成压力,主阀开启,水池(塔)供水。 当水池 (塔)的水面上升至设定高度时,浮球浮起关闭浮球阀,控制室内水压升高,推动主阀关闭,供水停止。当水面下降时,浮球阀重新开启,控制室水压下降,主阀再次开启继续供水,保持液面的设定高度。 |
|
三、电磁阀工作原理: | |

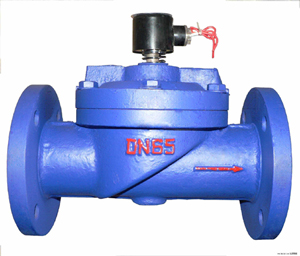

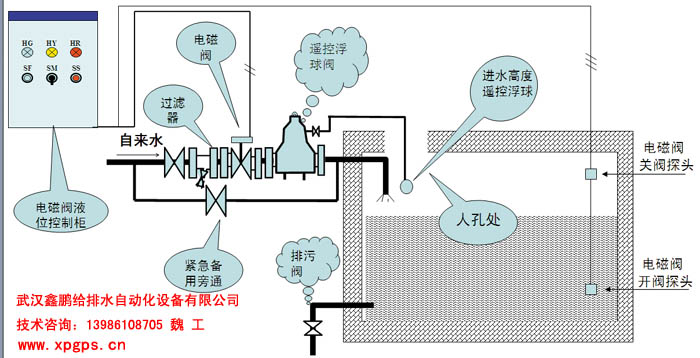

常闭电磁阀,常位时,活动铁芯封住副阀口,阀腔内压 力平衡,副阀、主阀口封闭。当线圈通电,产生电磁力将活动铁芯吸上,副阀打开,主阀腔内的介质自导阀口外泄,以致主阀膜片上下产生压力差,膜片被迅速托起,主阀口开启,阀呈通路状态。当线圈断电,磁场消失,活动铁芯复位,封闭副阀口,继而副阀膜片上腔压力上升,主阀膜片压向阀座,阀又呈关闭状态。 该方案设计电磁阀为常闭阀门,即通电打开,断电关闭,该阀门在该系统中开启和关闭主要通过水箱中液位探头信号来进行开和关,当水池水位低于低水位探头时,液位自动控制给出一个电源信号开启电磁阀给水箱进水,当水池水位达到高水位探头时,液位自动控制柜自动断开电磁阀工作电源,使电磁阀自动关闭,在停电时,该阀处理关闭状态,有效防停电时、当遥控浮阀也也失控时,自来水不停进入水箱,出现淹水现象。 四、水池进水自动控制原理图: |
|
|
