武汉变频控制柜

作者：鑫鹏自动化　来源：本站原创　日期：2013-5-10 15:39:14　点击：3917　属于：全自动变频供水成套设备






	相关附件：暂无附件

1.1. 简介

XPBK系列全自动变频恒压供水设备系运用微电脑控制技术，将变频调速器与电机水泵组合而成的机电一体化高科技节能供水装置。

该设备以水泵出水端水压(或用户用水流量)为设定参数，通过微机自动控制变频器的输出频率从而调节水泵电机的转速，实现用户管网水压的闭环调节,使供水系统自动恒稳于设定的压力值：即用水量增加时，频率提高，水泵转速加快；用水量减少时，频率降低，水泵转速减慢。这样就保证了整个用户管网随时都有充足的水压(与用户设定的压力一致)和水量(随用户的用水情况变化而变化)。

1.2. 适用范围

各类自来水厂及其二次转压泵站，城镇生活小区，高层建筑群，工矿企业生产用水，机关学校生活用水，宾馆热水采暖稳压，空调循环冷却水恒温，锅炉恒压供水，园林自动喷灌，广场音乐喷泉，油港、油库输油加压等。

1.3. 主要特点

1)结构紧凑，安装便捷。省去高位水箱，气压水罐，节省投资，节能30~50％。

2)全自动运行无人值守，面板显示设备各种工作状态,各种故障，键盘操作可按用户要求实现各种方式调节和控制。

3)恒压供水，对泵组能可靠实现软启, 调速运行并在必要时投向工频。

4)故障自检、自显、报警功能。

5)保护功能齐全,如低位水池缺水自动停机，水位恢复时自动起机功能。缺相、过压、欠压、过载、短路等电机综合保护功能。停电后复电时自动启动功能。小流量自动停机功能。。

6) 其他可设功能：０~24小时内可任意设置定时轮换或开机关机；辅助小泵及辅助气压罐；当从水井抽水或从泵部以下水池抽水时可设立真空引水罐或引水箱，并对引水进行自动控制，引水停水时自动停机，恢复时自动复机等。

1.4. 产品型号

1.5. 系统组成及工作原理

XP系列全自动变频恒压供水设备是一种用微机控制的变频调速供水设备。具有变量供水时控制水泵的出口压力为恒压或变压的基本功能。本设备通过安装在水泵出口管道上的远传压力表，将压力信号转换成标准电信号输入微机，经比较运算等处理后得到较好控制参数，控制变频器和接触器组从而控制水泵机组的转速和台数，达到改善供水工况和节能之目的。系统基本组成(以三台泵为例)及工作原理见图1，控制方式见图2。

1.5.1. XPS型(生活专用)变频供水设备

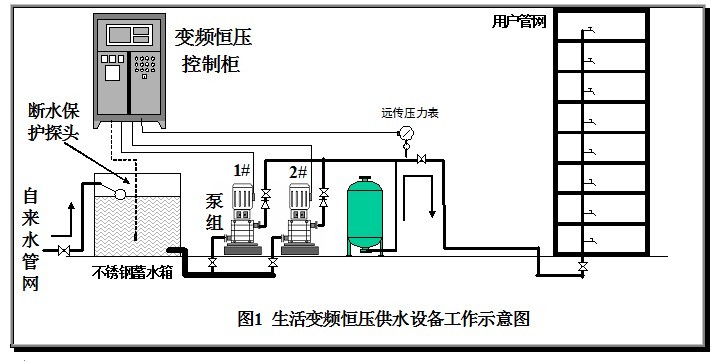

该设备主要由水泵机组、测压稳压罐、压力传感器、变频控制柜等组成，能始终维持压力表压力（即用户管网水压）等于用户设定值。可用于一般生活或生产供水。供水系统组成方式有：

1. 与市政管网并网恒压供水，在供水压力可满足需要时，自动停运全部水泵。否则，恒压供水设备起动，增大压力满足用水要求。

2．附加小泵或气压罐为完全消除小流量或零流量供水电耗，可增加辅助小泵或辅助气压罐，当供水压力低时，自动停运主泵，使小泵或气压罐运行。系统图（以三台泵为例）见图3设备规格型号见表1

1.5.2. XPG型(生活与消用)变频恒压供水设备

该设备与XPS生活专用型设备相比，基本组成相同，不同的是：具有两个恒压值，高低压差0.1~0.25Mpa内任意设定。平时低恒压运行满足生活供水要求，发生火灾自动转入高恒压，同时关闭电磁阀，只对消防管路供水达到消防供水要求。该系统要求泵组选择能够满足消防要求。系统图（以三台主泵为例）见图4

生活消防共用供水设备规格型号见表2。

1.5.3. XPX型消防专用恒压供水设备

XPX型消防恒压供水设备系采用智能控制器或可编程控制器（PLC）对变频泵组、稳压泵进行控制。XPX型消防供水设备可接受消火栓火警信号、水流指示信号、消防控制中心指挥信号、水喷淋报警阀信号、消防水箱液位信号、压力开关信号等各种信号来自动起动消防水泵，并由水压反馈信号来决定投运水泵的时间和台数，以满足消防供水的需要。该系统平时由稳压泵（或消防稳压系统）维持系统压力，使管网始终处于消防所需的工作压力；当火警时，稳压泵不能维持设定压力而降至某压力值时，自动起动一台消防泵，如压力继续下降，再起动二号台泵，其中任一台泵有故障，备用泵自动投入运行。系统图（以二台主泵为例）见图5。

XPX型系列产品的规格性能参数见表3。

1.6. 设备规格与技术参数

注：①本表流量不包括一台备用泵和附加小泵的流量。②用户若不需附加小泵可在订货时提出。②用户可根据实际需要与我所协商配置泵组。

XPBK系列全自动变频恒压供水设备系运用微电脑控制技术，将变频调速器与电机水泵组合而成的机电一体化高科技节能供水装置。

3.2 适用范围

3.3 系统组成及工作原理

XPBK系列全自动变频恒压供水设备是一种用微机控制的变频调速供水设备。具有变量供水时控制水泵的出口压力为恒压或变压的基本功能。本设备通过安装在水泵出口管道上的远传压力表，将压力信号转换成标准电信号输入微机，经比较运算等处理后得到较好控制参数，控制变频器和接触器组从而控制水泵机组的转速和台数，达到改善供水工况和节能之目的。

XPBK型(生活专用)变频供水设备

该设备主要由水泵机组、压力传感器、变频控制柜等组成，能始终维持压力表压力（即用户管网水压）等于用户设定值。可用于一般生活或生产供水。

1.1 主要特点

u 结构紧凑，安装便捷。省去高位水箱，气压水罐，节省投资，节能30~50%.

u全自动运行无人值守，面板显示设备各种工作状态,各种故障，键盘操作可按用户要求实现各种方式调节和控制。

u恒压供水，对泵组能可靠实现软启, 调速运行并在必要时投向工频。

u故障自检、自显、报警功能。

u其他可设功能：０~24小时内可任意设置定时轮换或开机关机；

u微机控制实现系统全自动工作,各泵循环软启软停.由变频器实现各台水泵电机的循环软启。并且噪音低，对周围环境无影响，对电网冲击较小；同时可降低水泵机械磨损，延长其使用寿命.

u综合保护功能.具有缺相、过压、欠压、过载、短路等电机综合保护功能；故障自诊断、故障显示、故障清除等功能。保护功能齐全,如低位水池缺水自动停机，水位恢复时自动起机功能。停电后复电时自动启动功能。小流量自动停机功能。同时还可对变频系统工作环境进行自动保护。

u操作方便.面板可显示设备各种工作状态,可通过键盘调整供水参数。

u定时控制功能,可根据用户的需要设定任意固定的工作时间。

u用水监视功能（自动休眠）.当无人用水时,变频系统停止工作；压力降到下限值,变频系统自动投入运行。

u当用户用水量继续增大时，备用泵可自动加入到工作泵序列。

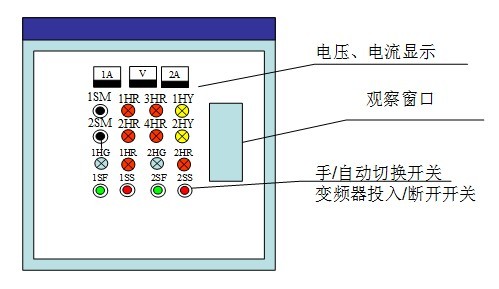

1） 用户操作界面：

1) 面板设有各电机电流、系统电压监测。

2) 变频显示屏可显示设定压力、实际压力、或告警信息。可设置和修改系统运行参数。

3) 指示灯、控制按钮、转换开关。可指示系统各种状态，手/自动动切换，及手动操作。

1 主要设备选用：

1) 水泵：不锈钢立式多级离心泵。

2) 变频器: 进口瑞士ABB高性能变频器。

3) 电器元件：空开、接触器、热继电器采法国施耐德品牌。

4) 柜体: 1400*600*400工业控制柜壳体，主体颜色为驼灰色，蓝色门楣。

1.1 全自动变频调速恒压给水设备选型

1) 40T不锈钢方型拼装式水箱 4*5*2 一台

2) 全自动变频调速恒压供水控制系统一套

3) 加压水泵: 不锈钢多级离心泵 GDL12-15*3 贰台

4) 隔膜式气压罐. SQL-800 一套

1.6.2. XPG型(生活与消防共用)变频恒压供水设备明细表

序号	供水设备型号	流量 m³/h	扬程 (m)	推荐主水泵			推荐附加小泵		配套电柜型号	总管管径(mm	蓄水池有效容积(m^３)
序号	供水设备型号	流量 m³/h	扬程 (m)	型号	功率(kW)	水泵 (台)	型号	功率 Kw	配套电柜型号	总管管径(mm	蓄水池有效容积(m^３)
1	XPG-12-45	12	45	40LG12-15×3	3	2			BKG-212-3	65	34
2	XPG-12-60		60	40LG12-15×4	4				BKG-212-4
3	XPG-12-75		75	40LG12-15×5	5.5				BKG-212-5.5
4	XPG-12-90		90	40LG12-15×6	5.5				BKG-212-5.5
5	XPG-12-105		105	40LG12-15×7	7.5				BKG-212-7.5
6	XPG-24-48	24	48	50DL12-12×4	4	3			BKG-212-4	80	50
7	XPG-24-60		60	50DL12-12×5	5.5				BKG-312-5.5
8	XPG-24-72		72	50DL12-12×6	5.5				BKG-312-5.5
9	XPG-24-84		84	50DL12-12×7	7.5				BKG-312-7.5
10	XPG-24-96		96	50DL12-12×8	7.5				BKG-312-7.5
11	XPG-36-48/	36	48	50DL12-12×4	4	4			BKG-412-4	100	65
12	XPG-36-60/		60	50DL12-12×5	5.5				BKG-412-5.5
13	XPG-36-72/		72	50DL12-12×6	5.5				BKG-412-5.5
14	XPG-36-84/		84	50DL12-12×7	7.5				BKG-412-7.5
15	XPG-36-96/		96	50DL12-12×8	7.5				BKG-412-7.5
16	XPG-48-40/	48	20	50LG24-20×2	5.5	3	40GDL6-12×4	2.2	BKG-312-5.5/1	100	80
17	XPG-48-60/		40	50LG24-20×3	7.5		40GDL6-12×5	2.2	BKG-312-7.5/1
18	XPG-48-80/		60	50LG24-20×4	11		40GDL6-12×7	3	BKG-312-11/1
19	XPG-48-100/		80	50LG24-20×5	11		40GDL6-12×8	4	BKG-312-11/1
20	XPG-48-120/		100	50LG24-20×6	15		40GDL6-12×10	4	BKG-312-15/1
21	XPG-60-45/	60	45	65DL30-16×3	7.5	3	32LG6.5-15×3	2.2	BKG-312-7.5/1	125	95
22	XPG-60-60/		60	65DL30-16×4	11		32LG6.5-15×4	3	BKG-312-11/1
23	XPG-60-75/		75	65DL30-16×5	11		32LG6.5-15×5	4	BKG-312-11/1
24	XPG-60-90/		90	65DL30-16×6	15		32LG6.5-15×6	4	BKG-312-15/1
25	XPG-60-105/		105	65DL30-16×7	15		32LG6.5-15×7	5.5	BKG-312-15/1
26	XPG-60-120/		120	65DL30-16×8	18.5		32LG6.5-15×8	5.5	BKG-312-18.5/1
27	XPG-100-60/	100	60	80DL50-20×3	15	3	50GDL12-15×4	4	BKG-312-15/1	150	157
28	XPG-100-80/		80	80DL50-20×4	22		50GDL12-15×6	5.5	BKG-312-22/1
29	XPG-100-100/		100	80DL50-20×5	30		50GDL12-15×6	7.5	BKG-312-30/1
30	XPG-100-120/		120	80DL50-20×6	30		50GDL12-15×8	7.5	BKG-312-30/1
31	XPG-100-140/		140	80DL50-20×7	37		50GDL12-15×10	11	BKG-312-37/1
32	XPG-150-60/	150	60	80DL50-20×3	15	4	50GDL12-15×4	4	BKG-412-15/1	150	230
33	XPG-150-80/		80	80DL50-20×4	22		50GDL12-15×6	5.5	BKG-412-22/1
34	XPG-150-100/		100	80DL50-20×5	30		50GDL12-15×6	7.5	BKG-412-30/1
35	XPG-150-120/		120	80DL50-20×6	30		50GDL12-15×8	7.5	BKG-412-30/1
36	XPG-150-140/		140	80DL50-20×7	37		50GDL12-15×10	11	BKG-412-37/1
37	XPG-200-60/	200	60	100DL100-20×3	30	3	65GDL24-12×5	7.5	BKG-312-30/1	200	315
38	XPG-200-80/		80	100DL100-20×4	37		65GDL24-12×7	11	BKG-312-37/1
39	XPG-200-100/		100	100DL100-20×5	45		65GDL24-12×8	11	BKG-312-45/1
40	XPG-200-120/		120	100DL100-20×6	55		65GDL24-12×10	15	BKG-312-55/1
41	XPG-300-40/	300	40	100DL100-20×2	22	4	65GDL24-12×4	5.5	BKG-412-22/1	250	450
42	XPG-300-60/		60	100DL100-20×3	30		65GDL24-12×5	7.5	BKG-412-30/1
43	XPG-300-80/		80	100DL100-20×4	37		65GDL24-12×7	11	BKG-412-37/1
44	XPG-300-100/		100	100DL100-20×5	45		65GDL24-12×8	11	BKG-412-45/1
45	XPG-300-120/		120	100DL100-20×6	55		65GDL24-12×10	15	BKG-412-55/1
46	XPG-400-50/	400	50	IS150-125-400	45	3	IS80-50-200	15	BKG-312-45/1	300	570
47	XPG-400-80/	400	80	IS125-100-250	75	3	IS80-50-250	22	BKG-312-75/1	300	570
48	XPG-600-50/	600	50	IS150-125-400	45	4	IS80-50-200	15	BKG-412-45/1	450	830
49	XPG-600-80/	600	80	IS125-100-250	75	4	IS80-50-250	22	BKG-412-75/1	450	830
50	XPG-860-62	860	62	8Sh-9	75	4			BKG-412-75/1	500
51	XPG-930-54	930	54	10Sh-6A	110	3			BKG-312-110/1	500
52	XPG-1200-50	1200	50	IS200-150-400	90	4			BKG-412-90/1	600

注：①本表中流量不包括备用泵、稳压泵的流量。②用户若不需附加小泵可在订货时提出。②用户可根据实际需要与我所协商配置泵组。

序号	设备型号	流量		扬程(m)	推荐水泵						气压罐		配套电柜型号
		流量			消防泵			稳压泵			规格直径×长	压力 Mpa
		S/l	M³/h		水泵型号	功率	台数	水泵型号	功率	台数	规格直径×长	压力 Mpa
1	XPX-36-40	10	36	40	65LG36-20×3	11	2	25LG3-10×6	2.2	2	0.6×1.8	1.0	BKX-212Q-11/2
2	XPX-36-60			60	65LG36-20×4	15		25LG3-10×8	2.2		0.6×1.8	1.0	BKX-212Q-15/2
3	XPX-36-80			80	65LG36-20×5	18.5		25GDL44-11×9	3		0.6×1.8	1.6	BKX-212Q-18.5/2
4	XPX-36-100			100	65LG36-20×6	22		25GDL4-11×11	4		0.6×1.8	1.6	BKX-212Q-22/2
5	XPX-54-25	15	54	25	80DL50-20×3	15	2	25GDL4-11×4	1.5	2	0.6×1.2	0.6	BKX-212Q-15/2
6	XPX-54-40			40	80DL50-20×4	22		25GDL4-11×5	2.2		0.6×1.2	0.6	BKX-212Q-22/2
7	XPX-54-60			60	80DL50-20×5	30		25GDL4-11×7	3		0.6×1.2	0.8	BKX-212Q-30/2
8	XPX-54-80			80	80DL50-20×6	30		25GDL4-11×9	3		0.6×1.2	1.0	BKX-212Q-30/2
9	XPX-54-100			100	80DL50-20×7	37		25GDL4-11×11	4		0.6×1.2	1.4	BKX-212Q-37/2
10	XPX-54-120			120	80DL50-20×8	45		25GDL4-11×13	4		0.6×1.2	1.6	BKX-212Q-45/2
11	XPX-72-25	20	72	25	65LG36-20×3	11	3	25LG3-10×4	1.1	2	0.6×1.2	0.6	BKX-312Q-11/2
12	XPX-72-40			40	65LG36-20×4	15		25LG3-10×6	2.2		0.6×1.2	0.6	BKX-312Q-15/2
13	XPX-72-60			60	65LG36-20×5	18.5		25LG3-10×8	2.2		0.6×1.2	0.8	BKX-312Q-18.5/2
14	XPX-72-80			80	65LG36-20×6	22		25GDL4-11×9	3		0.6×1.2	1.0	BKX-312Q-22/2
15	XPX-90-25	25	90	25	80DL50-20×3	15	3	25GDL4-11×4	1.5	2	0.8×1.4	0.6	BKX-312Q-15/2
16	XPX-90-40			40	80DL50-20×4	22		25GDL4-11×5	2.2		0.8×1.4	0.6	BKX-312Q-22/2
17	XPX-90-60			60	80DL50-20×5	30		25GDL4-11×7	3		0.8×1.4	0.8	BKX-312Q-30/2
18	XPX-90-80			80	80DL50-20×6	30		25GDL4-11×9	3		0.8×1.4	1.0	BKX-312Q-30/2
19	XPX-90-100			100	80DL50-20×7	37		25GDL4-11×11	4		0.8×1.4	1.4	BKX-312Q-37/2
20	XPX-90-130			130	80DL50-20×9	45		25GDL4-11×13	4		0.8×1.4	1.6	BKX-312Q-45/2
21	XPX-108-30	30	108	30	100DL100-20×4	37	2	25GDL4-11×4	1.5	2	0.8×1.4	0.6	BKX-212Q-37/2
22	XPX-108-50			50	100DL100-20×5	45		25GDL4-11×5	2.2		0.8×1.4	0.6	BKX-212-45/2
23	XPX-108-70			70	100DL100-20×6	55		25GDL4-11×7	3		0.8×1.4	0.8	BKX-212-55/2
24	XPX-108-90			90	100DL100-20×7	75		25GDL4-11×9	3		0.8×1.4	1.0	BKX-212-75/2
25	XPX-108-110			110	100DL100-20×8	75		25GDL4-11×11	4		0.8×1.4	1.4	BKX-212-75/2
26	XPX-108-130			130	100DL100-20×9	90		25GDL4-11×13	4		0.8×1.4	1.6	BKX-212-90/2
27	XPX-108-150			150	100DL100-20×10	90		WDL4-8×22	5.5				BKX-212-90/2
28	XPX-144-25	40	144	25	80DL50-20×4	22	3	25GDL4-11×4	1.5	2	0.8×1.6	0.6	BKX-312-22/2
29	XPX-144-40			40	80DL50-20×5	30		25GDL4-11×5	2.2		0.8×1.6	0.6	BKX-312-30/2
30	XPX-144-60			60	80DL50-20×6	30		25GDL4-11×7	3		0.8×1.6	0.8	BKX-312-30/2
31	XPX-144-80			80	80DL50-20×7	37		25GDL4-11×9	3		0.8×1.6	1.0	BKX-312-37/2
32	XPX-144-100			100	80DL50-20×8	45		25GDL4-11×11	4		0.8×1.6	1.4	BKX-312-45/2
33	XPX-144-120			120	80DL50-20×9	45		25GDL4-11×13	4		0.8×1.6	1.6	BKX-312-45/2
34	XPX-144-140			140	80DL50-20×10	55		WDL4-8×22	5.5				BKX-312-55/2
35	XPX-200-25	50	200	25	100DL100-20×4	37	3	25GDL4-11×4	1.5	2	0.8×2.0	0.6	BKX-312-37/2
36	XPX-200-40			40	100DL100-20×5	45		25GDL4-11×5	2.2		0.8×2.0	0.6	BKX-312-45/2
37	XPX-200-60			60	100DL100-20×6	55		25GDL4-11×7	3		0.8×2.0	0.8	BKX-312-55/2
38	XPX-200-80			80	100DL100-20×7	75		25GDL4-11×9	3		0.8×2.0	1.0	BKX-312-75/2
39	XPX-200-100			100	100DL100-20×8	75		25GDL4-11×11	4		0.8×2.0	1.4	BKX-312-75/2
40	XPX-200-120			120	100DL100-20×9	90		25GDL4-11×13	4		0.8×2.0	1.6	BKX-312-90/2
41	XPX-200-140			140	100DL100-20×10	90		WDL4-8×22	5.5				BKX-312-90/2

1.7. BK系列全自动变频恒压供水控制柜

1.7.1. 标记

外型及安装尺寸

确定了主泵功率、台数即可确定变频柜的尺寸。（注：有无辅助泵，尺寸不变。）

水泵		尺寸
单泵功率	台数	H (mm)	W (mm)	D (mm)	A (mm)	B (mm)
0.75~3	2	1200	500	370	1000	330
	3	1200	600	370	1000	330
	4	1200	700	370	1000	330
4~7.5	2	1400	500	400	1200	360
	3	1400	600	400	1200	360
	4	1400	700	400	1200	360
11~5	2	1600	600	450	1400	410
	3	1600	700	450	1400	410
	4	1600	800	450	1400	410
18.5~22	2	1800	700	500	1600	460
	3	1800	800	500	1600	460
	4	1800	900	500	1600	460
30~45	2	2000	800	600	1800	560
	3	2000	900	600	1800	560
	4	2000	1000	600	1800	560
55~75	2	2200	800	700	2000	660
	3	2200	900	700	2000	660
	4	2200	1000	700	2000	660
注：90kW以上根所变频器或用户要求确定柜体尺寸。

.7.3. 控制柜端子接线图

说明：

1) 水位传感器安装方法参见我所“水泵液位控制器”之JY32系列说明。

2) 远传压力表接线：ph接变阻器的高*端，pl接变阻器的低端，pi接变频器的动端。

3) 消防指令输入“xa、xb”接入由用户的消防中心提供的无源指令触点。消防信号输出“xa、xb”给用户反馈消防系统启动信号（无源触点）。

1.8. 设备安装

1.8.1. 设备安装环境

1) 电源电压波动不超过15%。

2) 海拔高度不超过2000米。

3) 泵房环境温度应在－5℃～40℃之间。

4) 相应湿度90％以下（不结露）。

5) 不应安装在多粉尘，有腐蚀性气体及机械振动较大的场合。

6) 没有导电尘埃及能破坏金属和绝缘的腐蚀性气体。

7) 设备垂直地面放置，周围应留有充分的散热空间。

1.8.2. 水泵系统安装要求

8) 水泵机组安装按水泵生产厂家的安装使用说明进行。

9) 压力传感器安装在泵房总管出口振动力小、水压较平稳处。。

1.8.3. 电控柜安装要求及注意事项

1) 电控柜安装要求离地100ｍm以上，柜顶部距屋顶大于1ｍ，柜后部距墙大于0.8ｍ。

2) 检查电器件接线端头是否松动脱落，结插件是否牢固。检查接线电阻应小于4欧姆。

10) 按电控柜端子号顺序准确接线。

11) 控制装置在出厂前均已调试完毕，用户在使用过程中不需变动各调节部件和变频器。

12) 该装置是由微机自动控制，维护检修使必须由专业人员进行。

13) 装置须可靠接地，防止事故。

14) 输出端严禁使用电力电容器进行功率因数补偿。

1.8.4. 调试注意事项

15) 认真检查设备接线正确与否，特别注意变频调速器的电源输入输出端子不能接反，否则将严重损坏设备并有可能导致发生火灾。

16) 将蓄水池加满水，水泵也注满水。检查变确认水路各部位均无泄露。

17) 接通电源，将电控柜主令开关拨到“手动”并逐一检查各泵转向。

18) 将电控柜主令开关拨到“自动”，并将电控柜内压力控制器投入运行。

19) 调节供水控制器内压力至用户设定值，将系统压力设定在所需压力值上。

1.8.5. 运行注意事项

20) 本系统为自动控制，日常运行无需专人操作，但应定期巡查，发现异常情况即时处理。

21) 变频器输出端严禁接入改善功率因数的电容器及电涌吸收回路等。

22) 水泵应按厂家说明书进行定期维护、检修。

23) 全套系统在我方调试完毕后，用户在使用过程中，不应经常自行调整，特别是微机恒压控制器和变频器部分，若有故障须直接通知我方，由我方派出专业技术人员进行检修。

24) 泵房内积水须及时排净。

25) 测量水泵电机绝缘时应断开变频器与电机间连线。

26) 如需要更换水泵电机，必须严格按照原规格，不可擅自增大容量。

1.8.6. 变频供水设备外形及安装尺寸

1) XPS，XPG系列变频供水设备

设备型号	L×W	L1	L2	L3	L4	设备型号	L×W	L1	L2	L3	L4
XP□-3-	920×390	190	340			XP□-400-50	1600×900	740	550	550	500
XP□-6.5-	1040×420	220	360			XP□-400-80	1800×1020	940	670	670	550
XP□-12-	1040×420	220	360			XP□-400-120	1850×1050	940	670	670	550
XP□-24-	1880×560	305	375			XP□-600-50	1600×900	740	550	550	500
XP□-36-	3090×560	305	375	190	343	XP□-600-80	1800×1020	940	670	670	550
XP□-48-	2400×500	248	392	235	370	XP□-600-120	1850×1050	940	670	670	550
XP□-60-	2750×630	370	400	220	370	XP□-970-38	1950×1100	1071	752	752	800
XP□-100-	2790×650	400	400	235	370	XP□-936-54	2500×1400	655	960	820	800
XP□-150-	3670×650	400	400	235	370	XP□-860-62	1900×1050	994	700	482	800
XP□-200-	2950×670	410	410	235	370	XP□-1200-50	2000×1050	940	670	670	580
XP□-300-	3770×670	410	410	235	370

注：以上尺寸仅供参考，请核对水泵尺寸后决定

2) XPX型消防供水设备

供水设备型号	L×W	L1	L2	L3	L4	A×B	φ
XPX-36-	2250×500	248	392	200	335	500×500	350
XPX-54-	2575×650	400	400	200	335	650×650	450
XPX-72-	2890×500	248	392	200	335	500×500	450
XPX-90-	3370×650	400	400	200	335	650×650	650
XPX-108-	2610×670	410	410	200	335	670×670	650
XPX-144-	4170×650	400	400	200	335	650×650	650
XPX-200-	3430×670	410	410	200	335	670×670	650
