LD一体式管道电磁流量计

作者：鑫鹏自动化　来源：鑫鹏自动化　日期：2014-4-12 16:45:38　点击：2707　属于：自动化控制仪表






	相关附件：暂无附件

产品详情

一、概述：
LD一体式智能管道电磁流量计是我公司采用国内外先进技术研制开发的新一代全智能型电磁流量计，电磁转换器内核采用高速中央处理器，计算速度非常快、精度高、测量性能可靠。由于电磁流量计具有其独特的优点，因此被广泛用于化工化纤、矿冶、给排水、环保、水利水电、钢铁、石油、制药等工业领域中，用来测量各种酸、碱、盐溶液、泥浆、矿浆、浆、水煤浆、给排水、盐水、黑液、绿液等导电液体介质的体积流量。

二、产品特点：

☆ 管道内无可动部件，无阻流部件，测量中几乎没有附加压力损失。

☆ 精度高，量程大，测量结果不受流速分布、流体压力、温度、密度、粘度等物理参数的影响。

☆ 高清晰度背光LCD显示，全中文菜单操作，使用方便，操作简单，易学易懂。

☆ 采用国际先进的单片机(MCU)和表面贴装技术(SMT)，运算速度快，性能可靠，精度高，功

耗低，点稳定，参数设定方便。

☆ 低频矩形波恒流励磁，不受工频及现场各种杂散干扰的影响，性能稳定可靠。

☆ 内部具有三个积算器可分别显示正向累计量、反向累计量及净积算量。

☆ 自动记录仪表掉电时间，补算漏计流量。

☆ 可根据用户实际需求现场在线修改量程，具有自检与自论断功能。

☆ 具有RS232、RS485、Hart和Modbus等数字通讯信号输出。

三、工作原理：

电磁流量计测量原理是基于法拉第电磁感应定律。流量计的测量管是一内衬绝缘材料的非导磁合金短管。两只电极沿管径方向穿通管壁固定在测量管上。其电极头与衬里内表面基本齐平。励磁线圈由双向方波脉冲励磁时，将在与测量管轴线垂直的方向上产生一磁通量密度为B的工作磁场。此时，如果具有一定电导率的流体流经测量管，将切割磁力线感应出电动势E。电动势E正比于磁通量密度B，测量管内径d与平均流速v的乘积。电动势E（流量信号）由电极检出并通过电缆送至转换器。转化器将流量信号放大处理后，可显示流体流量，并能输出脉冲，模拟电流等信号，用于流量的控制和调节。
E=KBdv

      式中：E——为电极间的信号电压（v）
           B——磁通密度（T）
           d——测量管内径（m）
           v——平均流速（m/s）
      式中K、d为常数，由于励磁电流是恒流的，故B也是常数，则由E= KBdv可知，体积流量Q与信号电压E成正比，即流速感应的信号电压E与体积Q成线性关系。因此，只要测量出E就可确定流量Q，这是电磁流量计的基本工作原理。
   由E=KBdv可知，被测流体介质的温度、密度、压力、电导率、液固两相流体介质的液固成分比等参数不会影响测量结果。至于流动状态只要符合轴对称流动（如层流或者紊流）就不会影响测量结果。因此说电磁流量计是一种真*正的体积流量计。
　

主要技术参数：
   1、公称通径系列DN(mm)
        ☆ 管道式聚四氟衬里
          10、15、20、25、32、40、50、65、80、100、125、150、200、250、、、、600
        ☆ 管道式橡胶衬里：
         40、50、65、80、100、125、150、200、250、300、350、400、500、600、、、2200
       注：特殊规格可以定制
    2、被测介质温度：
        ☆ 普通橡胶衬里：-40~+70℃    高温橡胶衬里：-20~+90℃

☆ 聚四氟乙烯衬里：-30~+120℃ 高温型四氟衬里：-30~+180℃

3、额定工作压力：

        ☆ 管道式：
            DN6~DN80： ≤1.6MPa；            DN100~DN250：≤1.0MPa
            DN300~DN1200：≤0.6Mpa；           高压可定制
    4、流动方向
        ☆ 正、反，净流量

☆ 量程比：150：1

        ☆ 重复性误差：测量值的±0.1%
     5、流量测量范围：
          流量测量范围对应流速范围是0.1~16m/s
     6、精度等级
         管道式：0.5级，1.0级
     7、电导率范围：
          被测流体电导率≥5μs/cm（大多数以水为成份的介质，其导电率在200~800μs/cm范围内，
          均可选用电磁流量计来测量其流量。）
     8、电流输出：
         ☆ 负载电阻
             0~10mA时，0~1.5KΩ ；4~20mA时，0~750 KΩ
     9、数字频率输出
          输出频率上限可在1~5000HZ内设定带光电隔离的晶体管集电极开路双向输出。
          外接电源≤35V导通时集电极*大电流为250mA。
     10、供电电源：
            220V AC 或 24V DC
     11、直管段长度：
            管道式：上游≥5DN，下游≥2DN
     12、连接方式：
            流量计与配管之间均采用法兰连接，法兰连接尺寸应符合GB11988的规定。
     13、防爆标志：EXdIIBT4
     14、环境温度：-25℃~+60℃

电磁流量计衬里的选择：

衬里材料	主要性能	适用范围
氯丁橡胶 Neoprene	耐磨性好，有极*好的弹性，高扯断力耐一般低浓度酸碱盐介质的腐蚀，不耐氧化性介质的腐蚀。	<80°C，一般水，污水，泥浆，矿浆
聚氨酯橡胶 Polyurethane	有极*好的耐磨性能，耐酸碱性能略差。	<60°C，中性、强磨损的矿浆，煤浆、泥浆。
聚四氟乙烯 PTFE	化学性能稳定的一种材料，能耐沸腾的盐酸、硫酸、硝酸和王水，浓碱和各种有机溶剂，不耐三氟化氯、高温二氟化氧。	<180°C，浓酸、碱等强腐蚀性介质，卫生类介质。
F46	化学稳定性、电绝缘性、润滑性、不粘性和不燃性与PTFE相仿，但F46材料强度、耐老化性、耐温性能和低温柔韧性优于PTFE。与金属粘接性能好，耐磨性好于PTFE，具有较好的抗撕裂性能。	<180°C，盐酸、硫酸、王水和强氧化剂等，卫生类介质

电极材料的选择：

材质	耐腐蚀性能
316L	对于硝酸、室温下<5%的硫酸，沸腾的磷酸、碱溶液；在一定压力下的亚硫酸、海水、醋酸等介质有较强的耐腐蚀性。
哈氏合金HB	耐沸点下一切浓度的盐酸、硫酸、氢氟酸有机酸等非氧化性酸、碱、非氯化性盐酸。
哈氏合金HC	耐氧化性酸如：硝酸、混酸或铬酸与硫酸的混合物及氧化性盐类、海水
钛	能耐海水、各种氯化物和次氯酸盐、氧化性酸（包括发烟硝酸）、有机酸、碱等的腐蚀，不耐较纯的还原性酸（硫酸、盐酸）的腐蚀，但如酸中含有氧化剂（如硝酸和含有Fe、Cu离子的介质）时则腐蚀大为降低。
钽	具有优良的耐腐蚀性和玻璃很相似，除了氢氟酸、浓硫酸外，几乎能耐一切化学介质（包括沸点的盐酸、硝酸和175°C以下的硫酸）的腐蚀，在碱中不耐腐蚀。

常用流速-流量对照表流速（m/s）；流量（m3/h）口径（mm）

	0.5	1	2	3	4	5	6	7	8	9	10
10	0.14	0.28	0.57	0.85	1.1	1.4	1.7	2.	2.3	2.5	2.8
15	0.32	0.64	1.3	1.9	2.5	3.2	3.8	4.5	5.1	5.7	6.3
20	0.57	1.1	2.3	3.4	4.5	5.7	6.8	7.9	9.0	10	11
25	0.88	1.8	3.5	5.3	7.1	8.8	11	12	14	16	17.6
32	1.4	2.9	5.8	8.7	12	14	17	20	23	26	28.9
40	2.3	4.5	9.0	14	18	23	27	32	36	41	45.2
50	3.5	7.1	14	21	28	35	42	49	57	64	70
65	6.0	12	24	36	48	60	72	84	96	107	119
80	9.0	18	36	54	72	90	109	127	145	163	180
100	14	28	57	85	113	141	170	198	226	254	282
125	22	44	88	132	177	221	265	309	353	397	441
150	32	64	127	191	254	318	382	445	509	572	636
200	57	113	226	339	452	565	678	791	904	1017	1131
250	88	177	353	530	707	883	1060	1236	1413	1590	1767
300	127	254	509	763	1017	1272	1526	1780	2035	2289	2545
350	173	346	692	1039	1385	1731	2077	2423	2769	3116	3464
400	226	452	904	1356	1809	2261	2713	3165	3617	4069	4523
450	286	572	1145	1717	2289	2861	3434	4006	4578	5150	5725
500	353	707	1413	2120	2826	3533	4239	4946	5652	6359	7069
600	509	1017	2035	3052	4069	5087	6104	7122	8139	9156	10180
700	692	1385	2769	4154	5539	6924	8308	9693	11078	12463	13847
800	904	1809	3617	5426	7235	9043	10852	12660	14469	16278	18086
900	1145	2289	4578	6867	9156	11445	13734	16023	18312	20602	22891
1000	1413	2826	5652	8478	11304	14130	16956	19782	22608	25434	28260
1200	2035	4069	8139	12208	16278	20347	24417	28486	32556	36625	40694
1400	2769	5539	11078	16617	22156	27695	33234	38773	44312	49851	55390
1600	3617	7235	14469	21704	28938	36173	43407	50642	57876	65111	72346
1800	4578	9156	18312	27469	36625	45781	54937	64094	73250	82406	91562
2000	5652	11304	22608	33912	45216	56520	67824	79128	90432	101736	113040

电磁流量计口径及流量的选择

公称通径(mm)	可测量流量范围（m3/h）	有效测量流量范围（m3/h）	公称通径(mm)	可测量流量范围（m3/h）	有效测量流量范围（m3/h）
10	0.0142～3.3912	0.0848～2.826	300	12.717～3052	76.302～2543
15	0.0318～7.6302	0.1908～6.3585	350	17.31～4154	103.86～3461
20	0.0566～13.5648	0.3392～11.304	400	22.61～5425	135.65～4521
25	0.0883～21.195	0.5298～17.6625	450	28.62～6867	171.68～5722
32	0.1447～34.7258	0.8682～29.9382	500	35.33～8478	211.95～7065
40	0.2261～54.2592	1.3565～45.216	600	50.87～12208	305.2～10173
50	0.3533～84.78	2.1195～70.65	700	69.24～16616	415.4～13847
65	0.5970～143.28	3.5819～119.39	800	90.44～21703	542.6～18086
80	0.9044～217.03	5.4259～180.86	900	114.46～27468	686.7～22890
100	1.413 ～339.12	8.478～282.6	1000	141.3～33912	847.8～28260
125	2.2079～529.87	13.2468～441.56	1200	203.5～48833	1221～40694
150	3.1793～763	19.0755～635.85	1400	277～66467	1662～55389
200	5.652～1356	33.912～1130.4	1600	361.8～86814	2171～72345
250	8.8313～2119	52.9875～1766	1800	457.9～109874	2747～91562

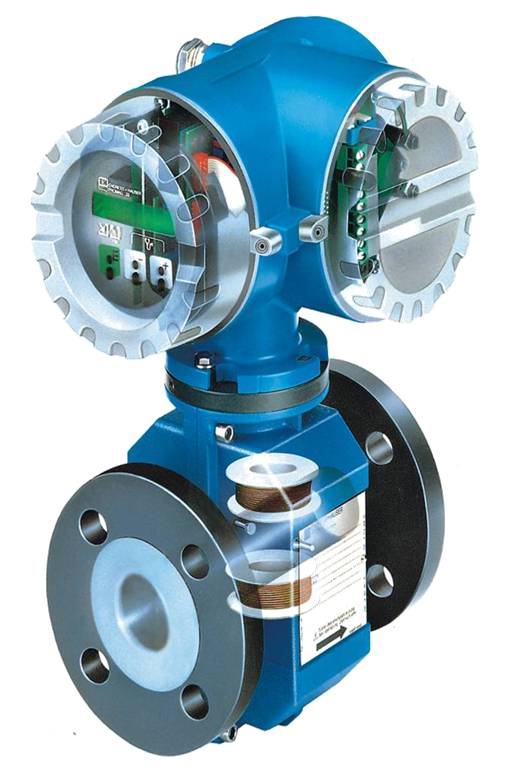

电磁流量计解剖图片：

SUS316L不锈钢电极	钛电极	钽电极
橡胶衬里示意图	PO衬里示意图	四氟衬里示意图

公司电磁流量计标定装置
　

现场管道安装实图

如何在管道上安装：

应安装在水平管道较低处和垂直向上处，避免安装在管道的*高点和垂直向下处；

应安装在管道上上升处；
电磁流量计

在开口排放管道安装，应安装在管道的较低处；

若管道落差超过5m时，在传感器的下游安装排气阀；
电磁流量计

应在传感器的下游安装控制阀和切断阀，而不应安装在传感器上游；
电磁流量计

传感器不能安装在泵的进出口处，应安装在泵的出口处；
电磁流量计

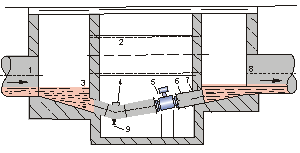

在测量井内安装流量计的方式
电磁流量计

1、入口	2、溢流管	3、入口栅	4、清洗孔
5、流量计	6、短管	7、出口	8、排放阀

如何正确选择安装节点：

　　正确地选择安装点和正确安装流量计都是非常重要的环节，若在安装环节失误，轻者影响测量精度，重者会影响流量计的使用寿命，甚至会损坏流量计。

选择安装位置时需特别注意：

·非测量电极的轴线必须近似于水平方向；
电磁流量计

·测量管道内必须完全充满液体；
电磁流量计

·流量计前方*少要有5＊ D(D为流量计内径)长度的直管段，后方*少要有3＊ D(D为流量计内径)长度的直管段；
· 流体的流动方向和流量计的箭头方向一致；
·管道内要有真空会损坏流量计的内衬，需特别注意；
·在流量计附近应无强电磁场；
·在流量计附近应有充裕的空间，以便安装和维护；
·若测量管道有振动，在流量计的两边应有固定的支座测量不同介质的混合液体时混合点与流量计之间的距离*少要有30×D(D为流量计内径)长度为方便今后流量计的清洗和维护，应安装旁通管道；

上一产品：自动搅匀排污泵,自动搅匀泵,潜水搅匀泵JYWQ、JPWQ

下一产品：不锈钢立式多级水泵CR、CDL、CDM系列
