水箱液位显示仪、油罐液位测控显示仪SMCY系列

作者：网管　来源：本站原创　日期：2013-3-27 22:38:29　点击：4916　属于：自动化控制仪表






	相关附件：暂无附件

SMCY系列水箱、油罐液位测控显示报警仪

SMCY系列液位测控显示仪可以方便地用于水箱（地面蓄水池、楼顶水箱）或油罐液位的连续测量显示，显示主机和测位变送器可远距离放置在不同位置，并具有液位超*高、超*低报警功能。高配产品还具有高低液位控制、双泵自动轮换，超时、超*高启动备用泵等功能，广泛用于测量地下生活水池、消防水池（油罐等液体），楼顶生活水箱，楼顶消防水箱，可在值班室实时连续显示水箱中水高度。

在条件恶劣的现场，可能会遇到雷击、腐蚀、冰冻及超压等情况而导致变送器或主机损坏。我公司推出具有三防性能的SMCY4系列液位测控显示报警仪非常巧妙地解决了此类问题。

一、成套产品型号表示方法

SMCY系列显示仪全套包含数码显示主机、液位变送器器及其引出的标准长度的线缆。

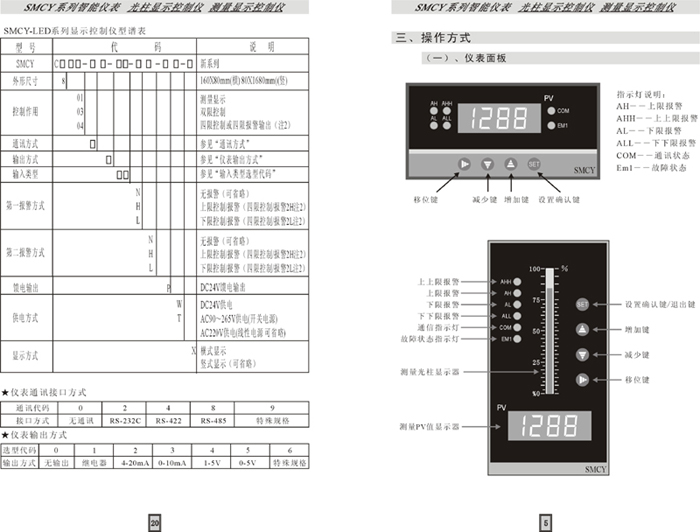

型号表示方法举例：

SMCY型系列显示仪分成如下几类：①SMCY1型显示仪，无控制输出接点J1；②SMCY2型显示仪，J1对应于控制液位（上控、下控），J2对应于限制液位（上报、下报），无轮换及定时功能；②SMCY3型显示仪，J1、J2为水泵控制自动轮换输出，超时或超限，则J1、J2同时工作（或输出报警信号）；④SMCY4型显示仪，带上控、下控、上报、下报功能，本身具有防雷电路设计，专为配接三防型（防雷、防腐、浮冰）液位变送器设计。

SMCY型液位显示仪采用国际标准机箱，其外型尺寸如图1所示。主机箱既可以独立放置使用，也可方便地嵌入开有152×76mm（可订购其它国标开孔尺寸）方孔的配电柜面板上与配电柜熔为一体。前置面板采用高亮度数码发光二极管，可以3位或4位数码显示液位高度（单位：m）。

二、主机技术参数

参数项目	通用型主机（SMCY1、SMCY2、SMCY3型）、三防型主机（SMCY4型）
工作电源	AC220V±15%；主机对变送器输出DC24V、50mA
液位量程（4位LED显示）	100m以内任意可选：3m、5m、10m…100m
显示精度	显示仪为0.5%，综合精度由变送器的精度决定
环境温度	-10℃～45℃
重量	约2kg
输入信号、输出信号	4～20mA
开关量输出（纯显示仪无开关量输出）	2组继电器输出：AC220V／0.5A,也可选4组。可选上控、下控、上报、下报全量程任意设定。
报警方式	声光（全量程任意设定）

三、变送器技术参数

液位变送器	工作电压 (来自主机)	适用温度 (带温度补偿)	信号输出（进主机）	测液深度	精度等级(%)	壳体材料
普通型(PT)	DC24V	20℃～+50℃	4～20mA（两线）	3m 5m 10m 20m ……	0.1 0.2 0.3 0.5 1	不锈钢或四氟乙烯
防雷型(FL)	DC24V	投入式：20℃～+50℃；外接式：0～90℃；分体式：达100℃以上； (均带温度补偿)	4～20mA（两线）； 0～10mA （三线）
防腐型(FF)	DC24V
防冰型(FB)	DC24V
超声波探头(CS)	DC24V	-20℃～+60℃ (温度补偿)	4～20mA（两线）	0.3-6m （8m可选）	0.25	塑料

四、液位显示仪介绍:
    水箱液位显示仪(水位显示,信号报警,水位控制)，水位控制仪、油位控制仪，压力式、静压式,超声波式等几大类。应用于高层楼顶水箱、蓄水池、自来水厂、污水厂、油箱、水库、水塔等各种水池、水井、水箱、油箱、管道等。配合数字显示仪可远程实时动态监测液位高度，直接用数字显示。数显仪具有水位高度、光柱模拟显示、兼备声光报警功能。用户可按自己的需要调节上、下限液位值。当被测的液位到达上、下限值时，即能自动报警；并能利用内设的继电器开关装置，自动控制水泵、油泵开、停。变送器输出的4-20mA连续信号也可与变频调速电机配合使用。被测的液体可以是水、油、酸、碱及盐类溶液，适用于粘度大,高温等复杂液体。

    水箱液位显示仪(水位显示,信号报警,水位控制) 应用于消防水位显示仪.消防水箱水位显示仪,为保持一定的水压，消防水箱（水池、水塔）一般设在屋顶等*高位置，管理人员只能先到现场观测水位，再到控制室控制补水或停止补水，非常麻烦。对于工业用水池、机房污水池等，往往因一个简单的水位问题不得不配备专职的值守人员。液位显示仪是由变送器、导气电缆、显示器等组成,智能液位控制器由液位显示仪表和液位变送器两部分组成。其中液位显示仪表分别由智能数显表，单、双光柱数显表组成，液位变送器分别由普通型，高温型，耐油型，超声波型，和防腐型组成，能够对所测介质的液位进行实时的数字和光柱直观的显示。并能将液位控制在所需范围内，可在仪表控制室对开口,密闭容器或地下池里的介质液位进行实时显示、报警和控制.被测介质可以是水、油、酸、碱、工业污水、各类高温介质、粘稠介质等导电及非导电液体。能排除液体波动造成的假液位影响。可广泛运用于供水、炼油、化工、食品、医药、造纸及污水处理等行业的工业远传控制。

    将投入式液位变送器直接放入消防水池中，即能适时检测显示出液位的高度。当水箱的水位降至设定下限水位值时，液位控制器发出指令指示泵阀开启送水，当水位达到设定上限水位值时，控制器和出指令，指示泵阀关闭，停止送水。同理，如有需要，液位控制器也可以指示水泵或电动阀门作相反的运行动作。

     水箱液位显示仪(水位显示,信号报警,水位控制)采用集成电路，并结合高层楼宇上、下水池(水塔、水箱)的水位分级提升进行设计，具有上下水池联合控制、水池排水及缺水保护等功能，可自动实现水箱补水、排水，并有效防止水池水位过高溢出或水泵空转损坏，是一种工业、家庭均适用的产品。非常适合城镇、农村、学校、工矿企事业单位及家庭用水的水塔—水井供水工程，广泛应用于印染、化工、食品、饮料、酿酒、制糖等行业。是传统浮球式水位器的更新换代产品。

五、主要技术参数：

测量范围：0—100m
测量介质：普通水、油、酸、碱、污水、粘稠介质等，测量介质温度：0—400℃。
输出信号：4—20mA。
显示精度：0.5%。
工作电源：（220VAC、24VDC）。
输出开关接点：上、上限（常开、常闭）。
上限（常开、常闭）。
下限（常开、常闭）。
下、下限（常开、常闭）。
变送器安装方式：投入式、螺纹式、顶装式（超声波型）。
显示表尺寸：160×80；96×96；72×72；48×96；96×48；48×48；80×160。
显示表形式：数字显示、单光柱数字显示、双光柱数字显示。

六、水箱液位显示仪(水位显示,信号报警,水位控制) 安装及使用;

    变送器安装方式：投入式、螺纹式、顶装式（超声波型）。如消防水池变送器采用投入式,安装时根据水位情况,可加装法兰,防波管及垂重,如水位浅不波动也可不装.如消防水箱水温在60度从内,可采用螺纹安装,安装时可在水箱侧底面加装三通和阀门,然后拧上变送器即可,变送器外螺纹;M20*1.5,如采用超声波型则须加装支架或水箱盖开孔,M66*2,以上安装完毕后,把变送器正负端分别和显示表正负端连接,设定量程和上,下限,即可投入正常使用。如有选型和技术咨询武汉鑫鹏给排水自动化设备有限公司电话：13986108705

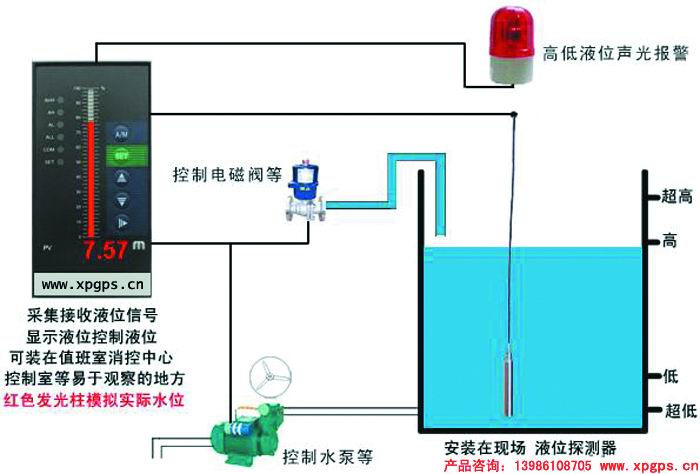

七、现场安装及配线示意图
