本产品系为解决石油、冶金、化工、环保、造纸、纺织、食品、饮料、矿山、建筑等行业非导电性液体(如油料、糖浆、酒精、蒸溜水等)液位控制的难题而设计。由于采用特制的耐油电缆,可用于水、酸、碱、盐溶液等液体的液位控制。对于需要适应①非导电性、②腐蚀性、③有安全防爆要求的液体,选用YW12B型液位控制器合适。YW12B型产品特别适用于油料泵、饮料(奶、糖)泵、化工泵及矿山污水泵的控制。也可用于一般有防爆要求、卫生要求、密封要求、耐酸碱盐腐蚀要求的导电与非导电性液体液位的控制,还可用于普通清水、污水的控制,但不适宜用于小体积容器和狭窄的深井控制,并且控制精度不高。

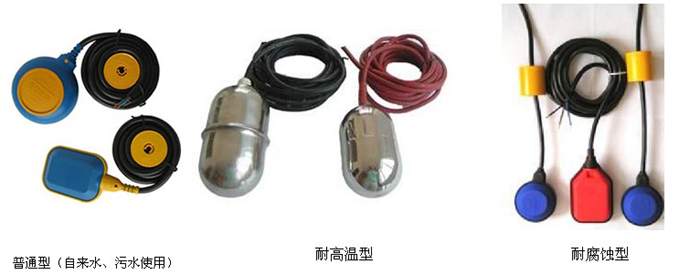

YW12B型液位控制器的外形尺寸与内部电气结构如图30所示。 一、产品 1、结构简单、工作可靠 YW12B型液位控制器能够输出稳定可靠的“通”、“断”动作信号,产品坚固耐用,抗干扰能力强,无运行误动作,一经安装可长期使用基本不需维修。 2、安装简捷、调整方便 可任意改变重力锤的位置确定液面控制的高差与范围;用一根导管把信号电缆穿过就完成了信号器的安装工作。 3、适合特殊液体液位的控制 特别适合油料类、饮料类及污水的控制。由于液位信号装置的内部接点与周围空气完全隔离,因此适用于有防爆要求的现场(但要求采用有防爆型电控箱)。
二、性能参数
1、触点容量:220V×5A~(或380V×3A~) 2、控制范围:0.2~5m 3、控制误差:±100mm 4、适用介质:油类、有机溶液、污水、中等浓度的酸碱盐溶液等. 5、介质温度:-10~+90℃ 6、信号线缆规格:3m、5m YW12B型液位控制器内部自带一对常开、常闭接点(信号电缆向下悬吊状态下蓝线L、黑线H之间为常开,白线B、黑线H之间为常闭)。无论常开、常闭接点均能够自锁维持到一个连续循环工作周期结束,因此可以简化外围工作电路。 三、工作过程原理 如图31,由于信号器的比重小于液体和固定导管下端的定位作用,因此构成了以导管下端部③为中*心的开泵控制上点⑤,停泵控制下点①。具体工作过程是: 1、当液池液位降低至液位⑤时,控制器触点蓝黑端L—H闭合(白黑端B、H断开),使控制柜开泵向贮液池注液,随之贮液池液面逐渐上升,且在⑤→④→③→②→过程中触点状态维持不变,即开泵状态继续维持。 2、当液池液面上升至液位①时,控制器触点蓝黑端L—H断开(白黑端B、H闭合),控制柜停泵不再注液,随之贮液池液面逐渐下降,且在①→②→③→④→过程中触点状态维持不变,即停泵状态继续维持。 3、以上过程如此往复循环,即将贮液池液位自动控制在设定的范围以内(即⑤以上、①以下)。 四、应用实例 |
〖补充说明事项〗:
1、对于有防爆要求的场所,一般只需将液位信号器放置在有防爆要求的场所,控制柜必需置于无防爆要求的安全场所。确需将控制柜置于防爆现场,应当采用防爆密封的控制柜,用户如有此订货要求需特别指明我所方可按防爆要求进行设计生产。
2、对于要求更高的现场,可能还需增设液位多点测量或连续测量显示、声光报警等功能,用户只
|
